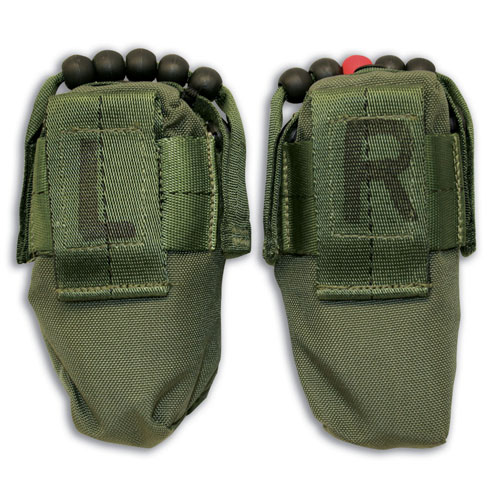

TFSS-5326

Κάθε σύστημα TFSS-5326 αποτελείται από μία ανεξάρτητη μονάδα αριστερού και δεξιού χεριού, η οποία μπορεί να τοποθετηθεί σε έναν ιμάντα. Κάθε μονάδα περιλαμβάνει μια συγκολλημένη ουροδόχο κύστη, ένα σύστημα φουσκώματος, ένα σύστημα κλεισίματος θύλακα, ένα σακκουλάκι και μια λαβή εκτόξευσης. Η κύστη είναι ένα επαναχρησιμοποιούμενο συγκολλημένο περίβλημα από ύφασμα που αναπτύσσεται κάτω από τον βραχίονα και καταρρέει εύκολα και στοιβάζεται για μελλοντική χρήση. Το σύστημα φουσκώματος χρησιμοποιεί ένα φυσίγγιο CO2 ενεργοποιημένο με το χέρι για πρωταρχικό φούσκωμα και ένα σωλήνα από το στόμα για φουσκάλες για δευτερεύοντα φουσκώματα



Η θήκη TFSS-5326 χρησιμοποιεί ένα μοναδικό σχεδιασμό συστήματος κλεισίματος Grommet, Loop και Pin (GLP) που συνδυάζει το θετικό κλείσιμο του σακκουλιού με την αποτελεσματική συσκευασία χώρου. Αυτή η μέθοδος αποτρέπει το τυχαίο άνοιγμα του θύλακα και επιτρέπει το μικρότερο μέγεθος μονάδας όταν είναι πλήρως συσκευασμένο (περίπου 6,5 “x 2,75” x 2,25 “). Ένα ανθεκτικό κορδόνι για μεγαλύτερη προστασία από ζημιές και ακούσια ενεργοποίηση καλύπτει ολόκληρο τον μηχανισμό κλεισίματος.



Η θήκη TFSS-5326 περιέχει και προστατεύει την ουροδόχο κύστη, το σύστημα φουσκώματος και το σύστημα κλεισίματος. Περιλαμβάνει βρόχο ζώνης μέσης και βρόγχους κλιπ για τη στερέωση του θύλακα στον ιμάντα ιμάντα. Η λαβή εκτόξευσης συνδέεται με το εξωτερικό της θήκης και χρησιμοποιεί χρωματικές κηλίδες για τη διάκριση των μονάδων αριστερού και δεξιού χεριού. Η λαβή χρησιμεύει για να απελευθερώσει το σύστημα κλεισίματος και να ενεργοποιήσει το σύστημα διοχέτευσης CO2.



Για να ενεργοποιήσετε χειροκίνητα μια μονάδα TFSS-5326, ο χρήστης τραβάει προς τα πάνω στη λαβή της βολής. Αυτή η κίνηση ενεργοποιεί δύο διαδοχικές ενέργειες. Αρχικά, οι πείροι κλεισίματος του θύλακα απελευθερώνονται, επιτρέποντας στους θύλακες να ανοίγουν ελεύθερα. Δεύτερον, ενεργοποιείται ο μοχλός χειροκίνητης αναπλήρωσης, προκαλώντας τον πείρο εκτόξευσης να τρυπήσει τη σφράγιση στις κασέτες CO2 για να απελευθερώσει το αέριο και να γεμίσει πλήρως την κύστη. Εάν το σύστημα διογκώσεως CO2 αποτύχει να λειτουργήσει, η ουροδόχος κύστη πληρώνεται μέσω σωλήνα από το στόμα. Αυτό επιτυγχάνεται με την πίεση της βαλβίδας Oralock και στη συνέχεια με την αναπνοή μέσα στον σωλήνα.



Το αέριο απελευθερώνεται από την κύστη TFSS-5326 πιέζοντας προς τα κάτω στη βαλβίδα Oralock και εξαναγκάζοντας τον αέρα από τον σωλήνα από το στόμα. Μόλις εκκενωθεί όλο το αέριο από την ουροδόχο κύστη, αντικαθίστανται τα δοχεία CO2, εκτελείται συντήρηση και οι μονάδες ανασυσκευάζονται για μελλοντική χρήση.
